MemTable：每个分区一份，存放分区内存增量数据（动态数据），双索引：BTree + HashTable。

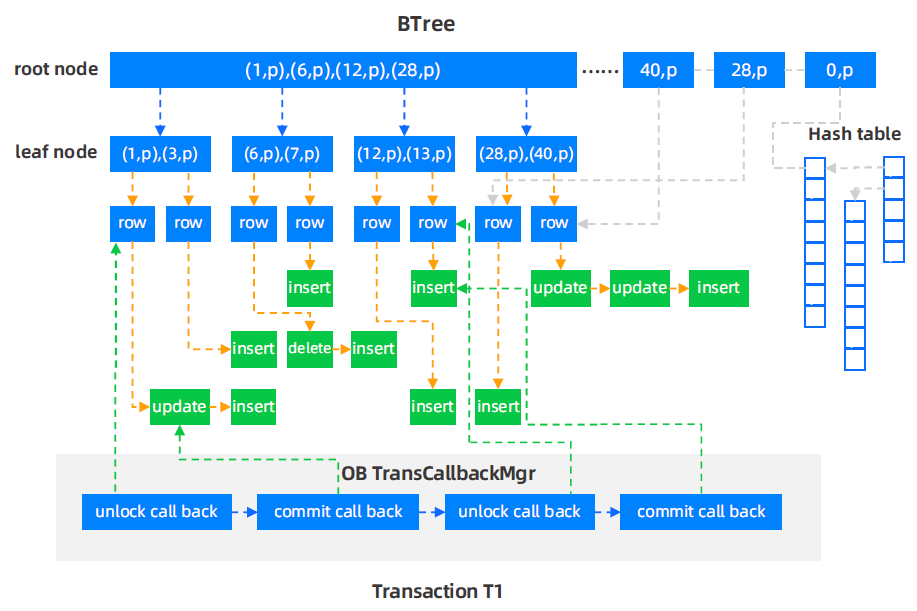

图里蓝色方块 = MVCC Row（行版本节点），BTree、HashTable 里面只存指针，不存真实数据，真实行数据存在内存堆上，索引指向它。
1. 上方：BTree（B + 树）
- root node：根节点；leaf node：叶子节点。
- 括号里
(1,p)、(6,p)：1、6是主键值；p是指针，指向下方蓝色row节点 (MVCCRow)。 -
BTree 用途：范围扫描、order by、范围查询，主键有序排列。
BTree 叶子节点按主键排序，遍历叶子节点就可以做全表 / 范围扫描。
2. 右上角：Hash Table
- Hash 表同样只存指针，根据主键 hash，做等值点查询（where id=?），O (1) 查找速度。
同一行主键，BTree 叶子 和 HashTable 都指向同一个 row 头节点，两个索引互相配合。
- 点查优先走 HashTable；范围扫描走 BTree。两个索引自动维护一致性。
3. 中间蓝色 row 方块 + insert/update/delete 方块（MVCC 多版本链表）
每个主键对应一条版本双向链表：
- 蓝色
row：链表头结点（MVCCRow 头），BTree/HashTable 指针指向这个头。 - 绿色
insert/update/delete：每一次 DML 操作生成一个新版本节点，串联成链表。
同一行多次修改，不会原地覆盖旧数据，而是追加新版本挂在链表上。delete 也只是生成一个 delete 标记版本，不会直接删除旧记录；多版本全部保留，靠 MVCC 做快照可见性判断。
举例子：一行做 insert → update → update，内存生成 3 个版本，串成链表，读的时候根据快照时间挑选对当前会话可见的版本。
4. 绿色箭头是什么？
绿色箭头 = 事务回调指针链路，指向底层事务管理器 OB TransCallbackMgr。OB TransCallbackMgr：OceanBase 事务回调管理器，管理事务的unlock callback解锁回调、commit callback提交回调。
- 每个未提交事务 T1产生的行版本，绿色箭头把行版本挂到事务回调管理器上。
- 事务提交 commit callback：事务提交成功之后，修改版本的可见性，这些版本对其他事务可见。
- unlock callback 解锁回调：事务结束，释放行锁。
关键点：只要事务还没提交，它生成的所有新版本，都通过绿色箭头挂靠在这个事务回调管理器；
- 如果事务提交：执行
commit callback，版本变为全局可见；- 如果事务回滚：回调处理，这些版本直接作废，其他会话看不到。
回答你的疑问：
- BTree、HashTable 存的确实全是指针；真实行数据内容存放在内存堆内存，不在索引树里面，索引只存地址指向数据块。
- 绿色箭头 = 行版本关联到所属事务的回调链路，用来处理事务提交 / 回滚、解锁，是事务和 MVCC 行版本之间的关联纽带。
